固定軸步進電機深度解析：精密直線運動控制的核心組件
一、基礎概念：什么是固定軸步進電機？

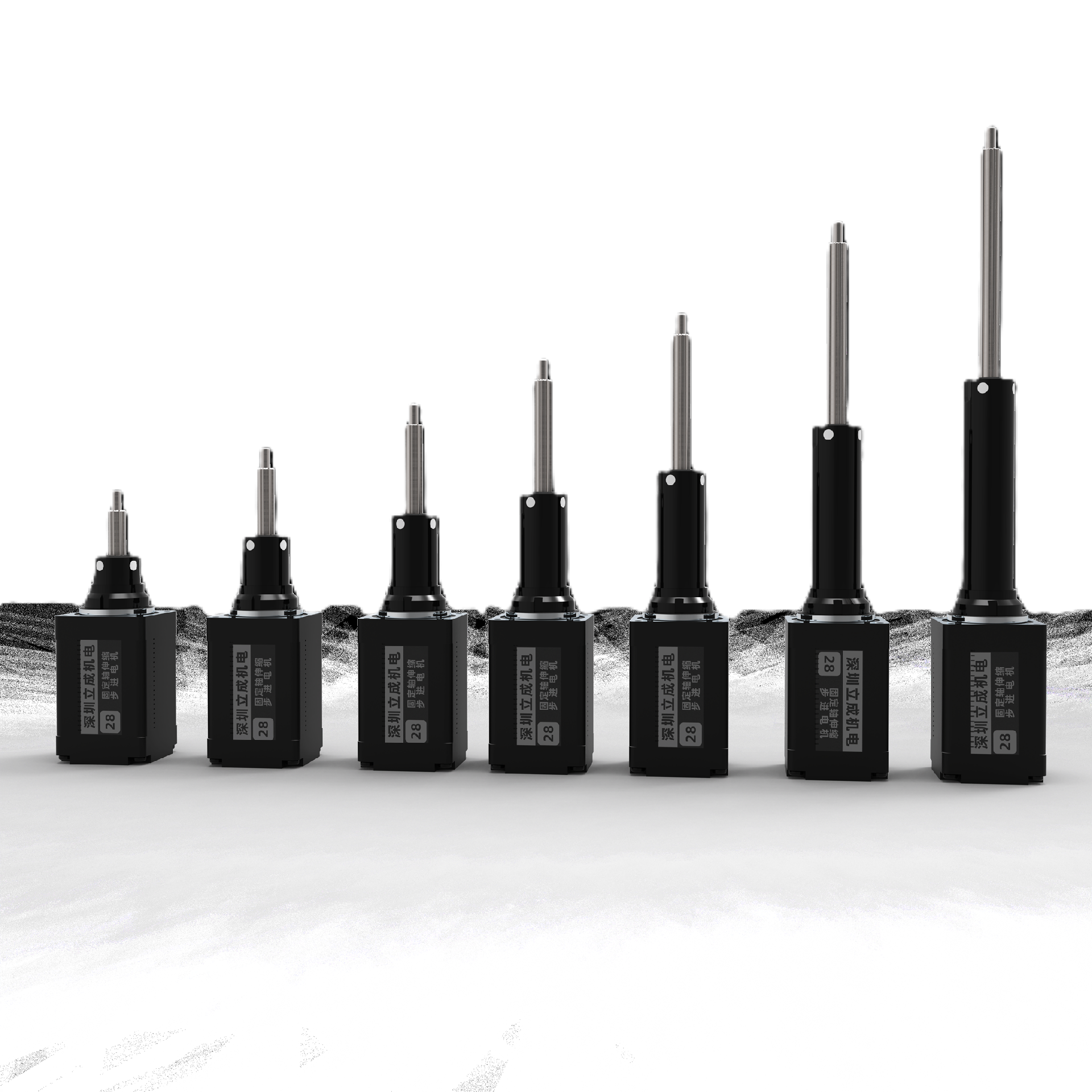

固定軸步進電機是直線型步進電機的進階形態，其核心特征在于將旋轉運動轉化為高精度直線位移。與傳統旋轉電機相比，其輸出軸通過集成絲桿/滑軌組件實現直接直線輸出，省去傳動機構 。
核心技術參數對比
| 參數 | 旋轉步進電機 | 固定軸步進電機 |
|---|---|---|
| 運動形式 | 圓周旋轉 | 直線伸縮，自帶防轉固定軸結構 |
| 定位精度 | 0.9°~1.8°步距角 | ±0.02mm (開環、閉環型號可選) |

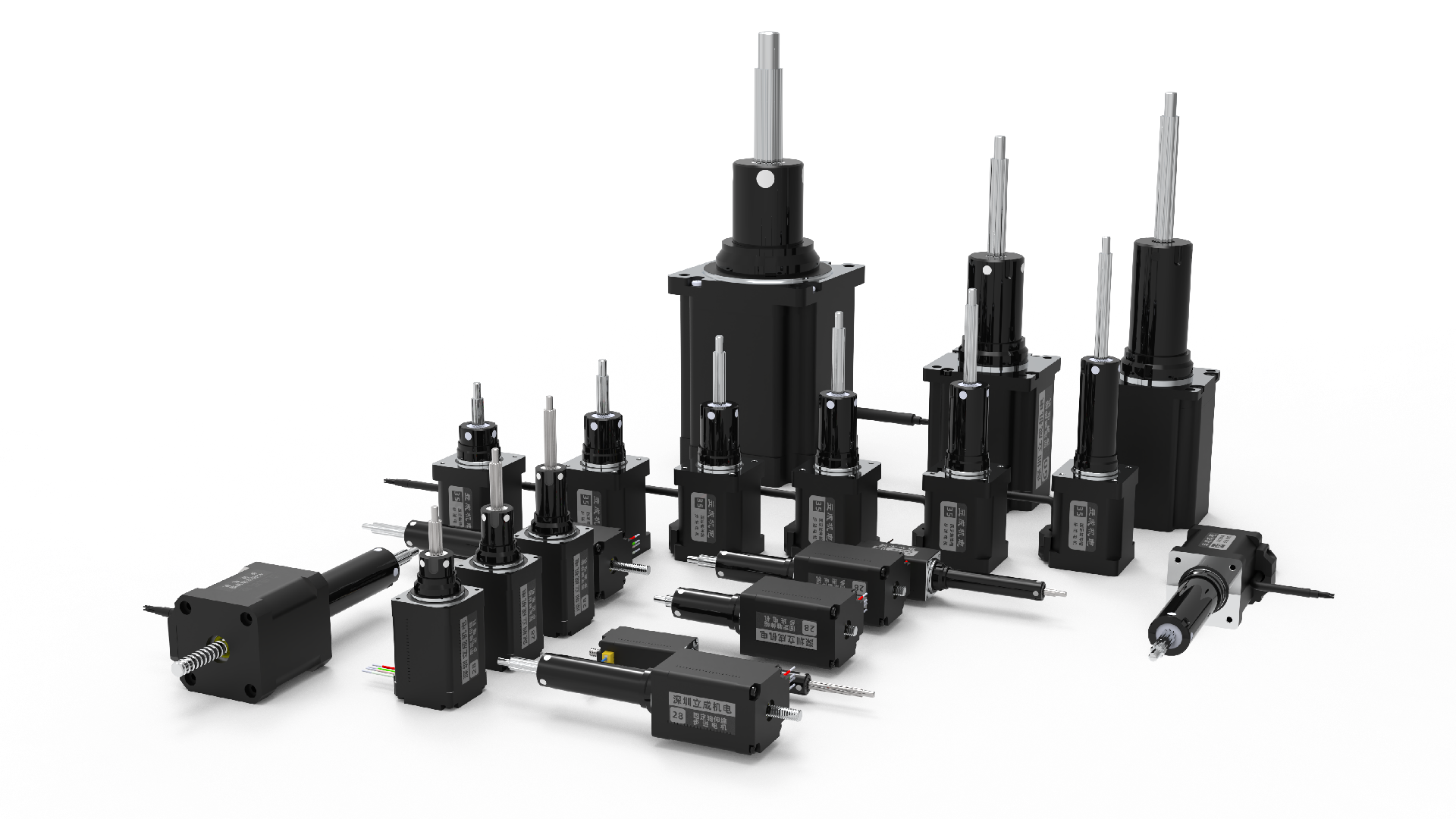

| 最大推力 | 需配絲桿轉換 | 300N (57系列) ，20、28、35、42、57、86可選 |
| 典型應用 | 3D打印噴頭 | 手術機器人穿刺機構 |
二、結構原理拆解
1. 核心組件構成
永磁定子組：采用NdFeB稀土磁鋼，實現高扭矩密度
精密滾珠絲桿：C5級精度絲杠，導程范圍0.5-10mm
雙軸承導向軸：直線軸承+交叉滾柱軸承組合，抗側向力提升200%
2. 運動控制機制
通過脈沖信號控制（STEP/DIR接口），驅動轉子齒與定子磁場逐步對齊：
單脈沖對應位移量：ΔL=導程/(200×細分?jǐn)?shù))
例：導程5mm+256細分時，單步位移=0.00098mm典型工作模式：
全步進模式（1.8°/步）
1/2~1/256微步細分模式
三、工業級應用場景
1. 精密醫療設備
CT掃描床升降：±0.1mm重復定位精度
微量注射泵：0.5μL級給藥控制
2. 智能制造領域
半導體晶圓定位：XY軸聯動誤差＜3μm
自動化裝配線：120次/分鐘高速插裝
3. 特種作業場景
水下機器人關節：IP68防護+抗鹽霧處理
高溫爐門控制：-40℃~150℃寬溫域運行
四、選型方法論
關鍵參數計算公式
推力需求：F=μ×m×g + F附加載荷
（μ摩擦系數，m負載質量）速度匹配：v=(P×f)/(200×n)
（P導程mm，f脈沖頻率Hz，n細分?jǐn)?shù)）
選型決策樹
是否需要防水/防塵？
水平還是垂直使用？
推力＞200N？ → 57/86系列大推力電機
精度要求＜0.05mm？ → 閉環控制+光學編碼器
深圳立成機電固定軸客服微信：50464302 白工
五、常見問題解答
Q1：如何解決高速抖動問題？
啟用TMC2209等驅動器的StealthChop II靜音技術
增加機械阻尼器（推薦MAD-04型）
Q2：直線壽命如何評估？
參考公式：L10=（C/P）3×50km
（C額定動載荷，P實際載荷）
